Metallographic Pre-Processing Equipment & Consumables Complete Guide

Ang Pundasyon ng Tumpak na Pagsusuri ng Metallograpiko: Paghahanda ng Sample

Ang metallographic pre-processing equipment at mga consumable ay bumubuo sa kritikal na unang yugto ng mga daloy ng trabaho sa characterization ng mga materyales. Bago maabot ng sample ang mikroskopyo—maging optical, scanning electron, o electron backscatter diffraction—dapat ihanda ang ibabaw nito sa isang pamantayan na nagpapakita ng mga tunay na microstructural na feature nang hindi nagpapakilala ng mga artifact mula sa sectioning, mounting, o abrasion. Ang isang hindi magandang inihanda na sample ay hindi maaaring itama sa yugto ng imaging ; mga deformation layer, relief, smearing, at pull-out void na nilikha sa panahon ng paghahanda ay permanente at magbubunga ng mga mapanlinlang na resulta ng analitikal.

Ang pre-processing sequence ay sumusunod sa isang tinukoy na progression: sectioning → mounting → planar grinding → coarse polishing → fine polishing → final polishing → etching. Ang bawat yugto ay nakasalalay sa tamang kumbinasyon ng kakayahan ng kagamitan at pagpili ng nagagamit. Ang hanay ng mga consumable—metallographic mosaic powder, polishing cloth, alumina liquid, diamond suspension, at silicon dioxide colloidal solution—bawat isa ay nagsisilbi sa isang partikular na function sa loob ng sequence na ito at hindi mapapalitan.

Metallographic Pre-Processing Equipment : Mga Pangunahing Instrumento

Ang isang kumpletong laboratoryo sa paghahanda ng metallograpiko ay nangangailangan ng isang hanay ng mga instrumento, bawat isa ay ininhinyero para sa isang partikular na yugto ng pagpoproseso ng sample. Ang pagpili ng kagamitan ay dapat isaalang-alang ang sample material hardness, throughput requirements, at ang surface finish specification na hinihingi ng downstream analytical techniques.

Mga Kagamitan sa Pag-section at Paggupit

Ang mga abrasive cut-off machine at precision diamond wire saws ay ang dalawang pangunahing teknolohiya ng sectioning na ginagamit sa mga metallographic laboratories. Mga nakasasakit na cut-off machine gumamit ng resin-bonded o rubber-bonded cutting wheel na umiikot sa 2,800–3,500 RPM na may tuluy-tuloy na coolant flood upang mabawasan ang mga thermal damage zone. Para sa mga ferrous na haluang metal, ang mga gulong ng aluminyo oksido ay pamantayan; para sa mga non-ferrous at ceramic na materyales, mas gusto ang mga gulong ng silicon carbide. Ang mga precision cut-off machine na nilagyan ng specimen vices at feed-rate control ay nakakamit ng sectioning-induced deformation layer ng mas mababa sa 50 µm sa mga tumigas na bakal, kumpara sa 200–500 µm para sa hand-operated angle grinder. Gumagana ang mga diamond wire saws sa makabuluhang mas mababang puwersa ng pagputol at ang tamang pagpipilian para sa mga malutong na ceramics, semiconductor na materyales, at archaeological specimens kung saan ang pagliit ng mekanikal na pinsala ay pinakamahalaga.

Mga Mounting Press

Ang mga hot compression mounting presses ay naglalagay ng mga naka-section na specimen sa thermosetting o thermoplastic resin sa ilalim ng kontroladong temperatura at presyon. Ang mga karaniwang operating parameter para sa phenolic at epoxy mounting compounds ay 150–180°C sa 250–300 bar , na gaganapin sa loob ng 4–8 minuto na sinusundan ng water-cooled pressure release cycle. Ang mga modernong awtomatikong mounting press ay nagpapatupad ng buong cycle nang walang interbensyon ng operator at nagbibigay ng pare-parehong mount geometry—na kritikal para sa mga automated na polishing system na gumagamit ng mga specimen holder na may mga fixed height tolerance. Tinutukoy ng mounting press cylinder diameter (25 mm, 30 mm, 40 mm, at 50 mm ang standard) sa mount size at dapat tumugma sa specimen holder diameter ng polishing system sa laboratoryo.

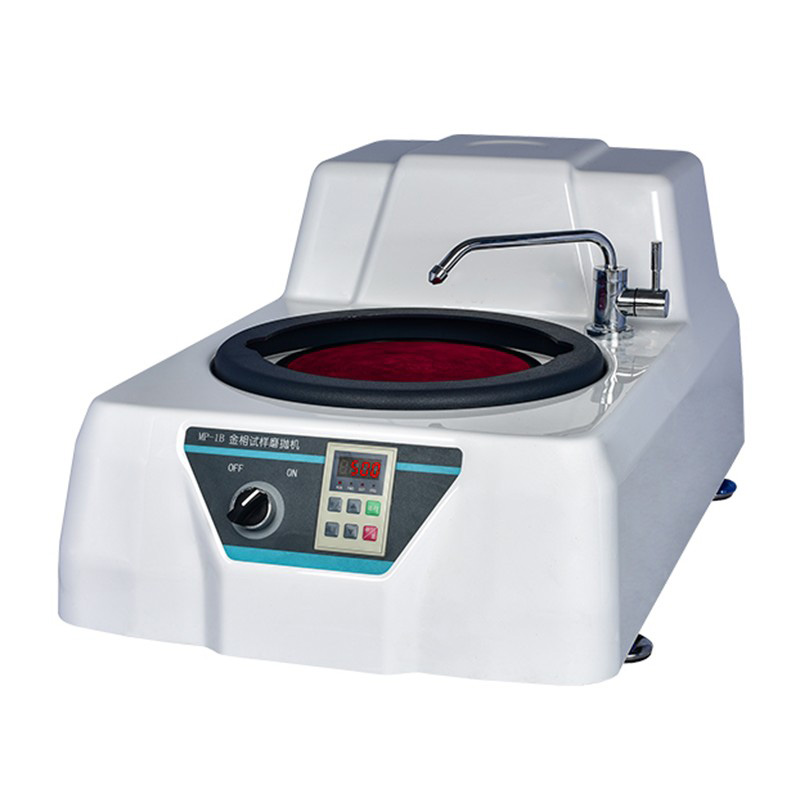

Mga Sistema ng Paggiling at Pag-polish

Ang mga automated grinding at polishing machine ay ang pinakamataas na epekto sa pamumuhunan ng kagamitan sa isang metallographic na laboratoryo. Ang mga semi-awtomatiko at ganap na awtomatikong mga system ay gumagamit ng umiikot na platen na may counter-rotating na specimen head, na naglalapat ng programmable downforce (karaniwang 10–50 N bawat ispesimen ), bilis ng pag-ikot (50–300 RPM), at oras ng pagpoproseso para sa bawat nauubos na hakbang. Ang reproducibility ng mga automated system ay nag-aalis ng pagkakaiba-iba ng operator-to-operator sa surface finish at edge retention—ang dalawang pinakakaraniwang pinagmumulan ng error na dulot ng paghahanda sa mga manual polishing workflow. Ang mga sistema ng sentral na puwersa ay naglalapat ng puwersa sa buong pagpupulong na may hawak ng ispesimen; Ang mga indibidwal na sistema ng puwersa ay naglalapat ng kontroladong puwersa sa bawat ispesimen nang nakapag-iisa, na kinakailangan kapag nagpoproseso ng mga ispesimen ng hindi magkatulad na tigas sa parehong may hawak.

Metallographic Mosaic Powder: Mounting Compound Selection and Performance

Ang metallographic mosaic powder—tinukoy din bilang mounting resin o embedding compound—ay nagsisilbi ng maraming function na higit pa sa paghawak lamang ng specimen sa isang maginhawang geometry. Dapat suportahan ng mounting material ang gilid ng specimen sa panahon ng paggiling at pag-polish upang maiwasan ang pag-ikot, labanan ang mga solvent at etchant na ginamit sa mga susunod na hakbang sa paghahanda, at magbigay ng sapat na hardness contrast sa specimen upang maiwasan ang differential relief polishing.

Ang mga pangunahing uri ng mounting compound at ang kanilang pamantayan sa pagpili ay:

• Phenolic (Bakelite) na pulbos — Ang karaniwang pagpipilian para sa mga ferrous na haluang metal at karamihan sa mga metal na pang-industriya kung saan ang pagpapanatili ng gilid ay hindi kritikal. Gumagamot sa isang matigas, opaque na mount na may Vickers hardness na humigit-kumulang 35–45 HV. Lumalaban sa karamihan ng mga etchant kabilang ang nital at Keller's reagent. Temperatura ng pagpoproseso: 150–160°C.
• Diallyl phthalate (DAP) na pulbos — Mas gusto kapag kinakailangan ang superior edge retention, tulad ng para sa mga coatings, case-hardened layer, at surface treatment. Ang mga DAP mount ay mas mahirap kaysa sa phenolic (50–60 HV) at nagpapakita ng mas mababang pag-urong sa panahon ng paggamot, na gumagawa ng mas magandang specimen-to-mount na interface contact at binabawasan ang panganib ng pagbuo ng gap na humahantong sa pag-ikot ng gilid.
• Epoxy powder na puno ng mineral — Ginagamit para sa mga specimen na nangangailangan ng pinakamataas na pananatili sa gilid at paglaban sa kemikal. Ang mga filler particle (karaniwang aluminum oxide o silicon carbide) ay nagpapataas ng mount hardness sa 60–80 HV at nagpapahusay ng polishability sa isang antas na mas malapit sa na ng maraming metal specimens, na binabawasan ang differential relief.
• Conductive mounting powder — Graphite-filled o copper-filled phenolic compound na gumagawa ng electrically conductive mounts para sa SEM at EBSD analysis nang hindi nangangailangan ng sputter coating. Mga halaga ng conductivity ng 10⁻² hanggang 10⁻¹ S/cm ay makakamit gamit ang mga formulation na puno ng tanso.

Para sa mga specimen na sensitibo sa init—mga solder, polymer, at low-melting-point alloys—ang cold-cure na epoxy o acrylic system ay ganap na pinapalitan ang mainit na pag-mount ng compression, na nagpapagaling sa temperatura ng silid sa ilalim ng kaunting presyon sa loob ng 8–24 na oras.

Metallographic Polishing Cloth: Nap, Katigasan, at Application Matching

Ang pagpili ng tela ng polishing ay isa sa mga pinakakinahinatnang desisyong maubos sa paghahanda ng metallographic dahil kinokontrol ng tela ang cutting geometry ng abrasive suspension na ginagamit sa bawat polishing step. Tinutukoy ng materyal ng tela, taas ng nap, at katigasan kung paano hinahawakan ang mga abrasive na particle at kung gaano kalayang gumagalaw ang mga ito sa ibabaw ng specimen—direktang nakakaapekto sa bilis ng pag-alis ng materyal, lalim ng scratch, at pagbuo ng relief.

Ang isang karaniwang error sa paghahanda ay ang paggamit ng isang tela na may labis na taas ng nap sa yugto ng pag-polish ng brilyante. Ang mga high-nap na tela ay nagbibigay-daan sa mga abrasive na particle na malayang gumagalaw at magpatibay ng mga random na oryentasyon, na nagbubunga ng multidirectional scratching at nadagdagan na lunas sa pagitan ng mga yugto ng iba't ibang tigas. Ang mga matigas at mababang-nap na tela na ginamit sa mga pagsususpinde ng brilyante ay gumagawa ng higit pang direksyon, mas mababaw na mga gasgas na inalis nang mahusay sa kasunod na hakbang ng buli.

Mga Polishing Abrasive Liquids: Diamond, Alumina, at Silicon Dioxide Kumpara

Ang tatlong pangunahing polishing abrasive liquid na pamilya na ginagamit sa paghahanda ng metalograpiko—suspensyon ng brilyante, likidong buli ng alumina, at koloidal na silicon dioxide—ay sumasakop sa mga natatanging posisyon sa pagkakasunud-sunod ng paghahanda at pinipili ito batay sa materyal na inihahanda, kinakailangan sa surface finish, at ang analytical technique na sumusunod.

Diamond Polishing Liquid

Ang mga suspensyon ng brilyante na buli ay ang pangunahing abrasive para sa mga magaspang at intermediate na yugto ng pag-polish. Ang mga sintetikong monocrystalline o polycrystalline na mga particle ng brilyante ay sinuspinde sa alinman sa water-based o oil-based carrier sa mga konsentrasyon ng 0.1–2.0 carats bawat 100 mL . Ang mga grado ng laki ng particle ay mula 9 µm (magaspang) hanggang 6 µm, 3 µm, 1 µm, at 0.25 µm (fine), sa bawat hakbang ay inaalis ang scratch layer na ipinakilala ng nakaraang grado. Ang tigas ng brilyante na 10 sa sukat ng Mohs ay ginagawang epektibo ito sa lahat ng metal at ceramic na materyales, kabilang ang mga tumigas na bakal na higit sa 65 HRC, tungsten carbide, at alumina ceramics na hindi mapapakintab gamit ang mas malambot na mga abrasive. Ang mga water-based na brilyante na suspensyon ay tugma sa karamihan ng mga buli na tela at ang karaniwang pagpipilian para sa mga awtomatikong system; binabawasan ng mga suspensyon na nakabatay sa langis ang may tubig na kaagnasan sa mga reaktibong metal tulad ng mga aluminyo na haluang metal at magnesium.

Alumina Polishing Liquid

Ang Alumina (Al₂O₃) polishing suspension ay pangunahing ginagamit para sa intermediate hanggang final polishing ng non-ferrous metals, copper alloys, aluminum, at titanium. Magagamit sa alpha-alumina (monocrystalline, mas matigas, mas agresibo) at gamma-alumina (polycrystalline, mas malambot, gumagawa ng mas pinong pagtatapos), sa mga laki ng particle na 0.05 µm, 0.3 µm, at 1.0 µm . Ang mga suspensyon ng alumina ay karaniwang inilalapat sa medium-nap wool o synthetic na tela at nakakamit ang mga halaga ng pagkamagaspang sa ibabaw na Ra < 5 nm sa mga aluminyo na haluang metal. Ang pangunahing limitasyon ng alumina ay ang tendensya nitong mag-embed sa mga malalambot na metal—lalo na ang purong aluminyo at tanso—na nag-iiwan ng puting nalalabi na nakikita sa ilalim ng mikroskopyo na maaaring maling matukoy bilang mga second-phase na particle. Ang masusing ultrasonic cleaning sa isopropanol pagkatapos ng alumina polishing ay mahalaga bago magpatuloy sa etching o SEM na pagsusuri.

Silicon Dioxide (Colloidal Silica) Polishing Liquid

Ang mga colloidal silicon dioxide suspension—karaniwang tinutukoy bilang OPS (oxide polishing suspension)—ay ang karaniwang panghuling buli na abrasive para sa paghahanda ng sample ng EBSD at para sa mga materyales kung saan kinakailangan ang pinakamataas na kalidad ng ibabaw. Colloidal silica particle ng 0.02–0.06 µm sa isang mahinang alkaline carrier (pH 9.5–10.5) gumanap ng parehong mekanikal na abrasion at kemikal na paglusaw ng deformed surface layer nang sabay-sabay. Ang chemomechanical action na ito ay nag-aalis ng manipis na amorphous deformation layer na nananatili pagkatapos ng diamond polishing—isang layer na hindi nakikita sa optical microscopy ngunit gumagawa ng hindi magandang kalidad ng pattern ng Kikuchi sa EBSD. Ang colloidal silica ay partikular na epektibo sa titanium alloys, nickel superalloys, stainless steels, at refractory metals. Mga oras ng pagproseso ng 15–45 minuto sa isang vibratory polisher o 2–5 minuto sa isang rotary polisher na may chemomechanical na tela ay tipikal. Ang alkaline na pH ay nangangailangan ng maingat na paghawak at masusing pagbabanlaw upang maiwasan ang paglamlam sa ibabaw, at ang mga colloidal silica suspension ay dapat na pigilan na matuyo sa tela o specimen surface dahil ang tuyo na gel ay mahirap tanggalin nang hindi muling ipinapasok ang pinsala sa ibabaw.

Pagbuo ng Pagkakasunud-sunod ng Paghahanda: Pagtutugma ng Kagamitan at Mga Consumable sa Materyal

Ang mabisang paghahanda ng metallograpiko ay nangangailangan ng pagpili ng mga kagamitan at mga consumable bilang pinagsama-samang pagkakasunud-sunod sa halip na sa paghihiwalay. Ang mga sumusunod na prinsipyo ay gumagabay sa disenyo ng pagkakasunud-sunod sa mga kategorya ng materyal:

• Matigas na ferrous na haluang metal (mga bakal >400 HV) — Hot compression mount na may DAP o mineral-filled powder → SiC grinding papers 220/500/1200 grit → 9 µm diamond on hard cloth → 3 µm diamond on medium cloth → 1 µm diamond on short-nap cloth → colloidal silica sa chemomechanical cloth, o direct µm para sa optical cloth para sa EBSD
• Mga haluang metal — Cold cure epoxy mount (upang maiwasan ang edad hardening effect mula sa press heat) → SiC papers → 3 µm brilyante sa medium cloth → 0.3 µm alumina sa malambot na tela → 0.05 µm colloidal silica sa vibratory polisher para sa EBSD. Iwasan ang labis na presyon sa lahat ng mga yugto ng buli upang maiwasan ang pahid ng malambot na matris.
• Cemented carbide at ceramics — Phenolic o conductive mount → diamond grinding disc (70–125 µm) → 15 µm brilyante sa matigas na tela → 6 µm brilyante → 3 µm brilyante → 1 µm brilyante sa short-nap cloth. Ang alumina at colloidal silica ay karaniwang hindi epektibo sa mga materyales na mas mahirap kaysa sa 1,500 HV.
• Thermal spray coatings at multilayer system — Vacuum epoxy impregnation bago i-mount para punan ang coating porosity at maiwasan ang pag-pull-out → DAP o mineral-filled mount → low-pressure grinding para mabawasan ang coating delamination → fine diamond sequence na may pinababang puwersa. Ang pagpapanatili ng gilid ay ang pangunahing pamantayan ng kalidad; relief formation sa pagitan ng substrate at coating na lumalampas 0.5 µm ginagawang hindi maaasahan ang pagsukat ng kapal ng patong.

Ang pagdodokumento sa kumpletong pagkakasunud-sunod ng paghahanda—kabilang ang modelo ng kagamitan, consumable brand at grade, inilapat na puwersa, bilis ng platen, at oras ng pagpoproseso—para sa bawat uri ng materyal ay nagbibigay-daan sa mga laboratoryo na magparami ng mga resulta nang pare-pareho sa mga operator at sa paglipas ng panahon, na isang pangunahing kinakailangan para sa ISO/IEC 17025 na akreditadong mga pasilidad sa pagsubok ng mga materyales.
