• Aerospace Precision Solutions

Kami ay isang pinagkakatiwalaang partner para sa kalidad ng kasiguruhan sa kaligtasan at performance oriented aerospace sektor. Ang aming advanced na metalurhiya at kagamitan sa pagsubok ay nagbibigay-daan sa iyo na matugunan ang mga mahigpit na pamantayan ng industriya ng aerospace, na tinitiyak ang pagiging maaasahan at mahabang buhay ng mga kritikal na bahagi.

Mataas na katumpakan: Nagbibigay-daan sa iyo ang aming high-resolution na metallographic microscopy at sopistikadong software sa pagsusuri ng imahe na suriin ang microstructure ng mga materyales sa aerospace at makakita ng maliliit na depekto na maaaring makaapekto sa performance.

Komprehensibong solusyon sa pagsubok: Mula sa non-destructive testing (NDT) hanggang sa fatigue testing, nag-aalok kami ng kumpletong hanay ng mga solusyon para masuri ang integridad at tibay ng mga bahagi sa ilalim ng matinding mga kondisyon.

Automotive Industry Precision Solutions

Sa industriya ng automotive, kung saan ang pagganap, pagiging maaasahan, at kaligtasan ay pinakamahalaga, kami ang iyong pinagkakatiwalaang kasosyo para sa pagtiyak ng kalidad ng materyal. Ang aming advanced na kagamitan sa inspeksyon at pagsusuri ng metallograpiko ay nagbibigay-kapangyarihan sa iyo na matugunan ang mahigpit na pamantayan ng kalidad ng sektor ng automotive, na tinitiyak ang mahusay na pagganap at mahabang buhay ng serbisyo ng mga kritikal na bahagi mula sa R&D hanggang sa mass production.

Microscopic Insight para sa Perpekto: Ang aming mga high-resolution na metallographic microscope at matalinong software sa pagtatasa ng imahe ay nagbibigay-daan sa iyo na mabuo nang malalim sa microstructure ng mga automotive na materyales (gaya ng mga bakal, aluminum alloy, castings, coatings). Tumpak na tukuyin ang laki ng butil, mga inklusyon, pamamahagi ng bahagi, mga epekto sa paggamot sa init, at ang pinakamaliit na mga depekto na maaaring makompromiso ang lakas at tibay ng bahagi.

Comprehensive Quality Verification Suite: Mula sa pag-unlad ng materyal at papasok na inspeksyon hanggang sa pagtatasa ng pagkabigo, naghahatid kami ng mga end-to-end na solusyon sa pagsubok ng metallograpiko. Sinasaklaw nito ang tumpak na pagsubok sa hardness (Vickers, Rockwell, Brinell), pagsusuri sa kapal ng coating at adhesion, pagsusuri sa kalinisan, at espesyal na pagsubok sa pagkapagod at pagsusuot para sa mga kritikal na bahagi (hal., mga bloke ng makina, crankshaft, gears, fastener), na nagbibigay ng masusing pagtatasa ng kanilang integridad sa istruktura at tibay sa ilalim ng hinihingi na mga kondisyon sa pagpapatakbo.

Metal Manufacturing Precision Solutions

Sa industriya ng pagmamanupaktura ng metal, kung saan mahalaga ang kalidad, pagiging maaasahan ng proseso, at kahusayan sa gastos, kami ang iyong matatag na kasosyo para sa komprehensibong pagsusuri ng materyal at kontrol sa kalidad sa buong chain ng produksyon. Ang aming advanced na kagamitan sa inspeksyon at pagsusuri ng metallograpiko ay nagbibigay-kapangyarihan sa iyo na tumpak na pamahalaan ang mga kritikal na microstructural na katangian ng mga produktong metal—mula sa paggamit ng hilaw na materyal hanggang sa huling pagpapadala ng mga kalakal—na tinitiyak na natutugunan ng mga ito ang mahigpit na hinihingi ng magkakaibang mga aplikasyon habang patuloy na ino-optimize ang mga proseso ng pagmamanupaktura.

Microscopic Insight, Pagpapanday sa Pundasyon ng Kalidad: Ang aming mga high-resolution na metallographic microscope at intelligent analysis system ay nagbibigay-daan sa iyo na malalim na suriin ang microstructure ng iba't ibang metal na materyales (gaya ng mga carbon steel, alloy steel, stainless steel, non-ferrous na metal, mga espesyal na haluang metal). Tumpak na pagtatasa ng laki ng butil, pamamahagi ng bahagi, mga non-metallic inclusion, microsegregation, microstructure ng heat treatment (hal., lalim ng pagpapatigas ng kaso, antas ng tempering), at mga depekto na nagmumula sa pag-cast, forging, o welding, na nagbibigay ng pangunahing pundasyon para sa pagganap ng materyal at katatagan ng proseso.

End-to-End Quality Assurance Suite: Naghahatid kami ng mga solusyon sa pagsubok ng metallographic na sumasaklaw sa buong chain ng halaga ng pagmamanupaktura ng metal:

• Kwalipikasyon ng Raw Material: Tumpak na suriin ang kalinisan, microstructural homogeneity, at mga paunang mekanikal na katangian (tigas) ng mga papasok na materyales (mga sheet, bar, ingots, atbp.).
• Pagsubaybay at Pag-optimize ng Proseso: Subaybayan ang microstructural evolution sa real-time pagkatapos ng mga kritikal na proseso tulad ng heat treatment, welding, casting, forging, at rolling. I-validate ang pagiging epektibo ng parameter ng proseso at gabayan ang mga pagsasaayos.
• Panghuling Pag-verify ng Produkto: Mahigpit na suriin ang pagkakatugma ng microstructure ng huling produkto, mga depekto sa ibabaw/internal (hal., mga bitak, porosity, decarburization), at kalidad ng coating/plating at lakas ng pagkakadikit.
• Pagsusuri at Pagpapabuti ng Pagkabigo: Mabilis na tukuyin ang mga ugat na sanhi ng mga pagkabigo gaya ng bali, pagkasira, at kaagnasan, pagbibigay ng mahalagang data upang suportahan ang pagpili ng materyal, pagpipino ng proseso, at pag-optimize ng disenyo.

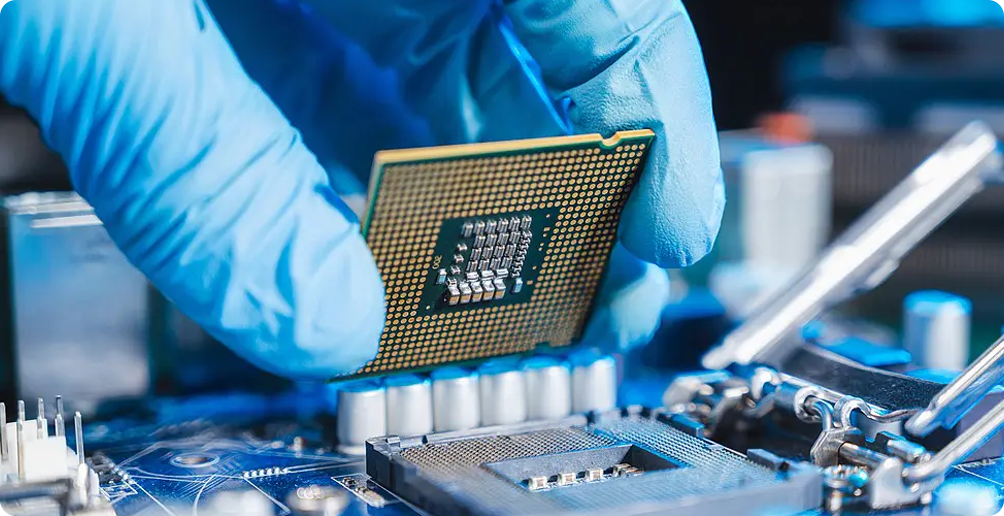

Electronics at Semiconductor Precision Solutions

Sa industriya ng electronics at semiconductor, kung saan pinakamahalaga ang performance, miniaturization, at napakataas na pagiging maaasahan, kami ang iyong kailangang-kailangan na kasosyo para sa materyal na microstructure at kadalubhasaan sa pagsusuri ng pagkabigo. Ang aming mga advanced na solusyon sa metallographic ay gumagana sa sub-micron hanggang nanoscale. Binibigyan ka nila ng kapangyarihang galugarin ang masalimuot na microstructure ng mga chip, package, substrate, at kritikal na materyales nang may katumpakan. Tinitiyak namin ang ani ng produkto, pagganap, at pangmatagalang pagiging maaasahan mula sa R&D hanggang sa mass production, na nagpapabilis sa iyong paglalakbay sa pagbabago.

Nanoscale Insight, Pinapalakas ang Hinaharap ng Microelectronics: Nagbibigay kami ng nangunguna sa industriya ng high-resolution/ultra-high-resolution na metallographic microscope, scanning electron microscopes (SEM), at advanced na sample preparation equipment (hal., precision cutting, grinding/polishing, ion milling CP/FIB).

Nagbibigay-daan ito sa malinaw na paglalarawan ng mga microstructure sa mga silicon na wafer, compound semiconductors (hal., GaN, SiC), mga metal interconnect layer, solder joints/bumps, packaging materials (EMC, Underfill), ceramic substrates, at higit pa:

• Tumpak na sukatin ang mga kritikal na dimensyon (lapad ng linya, kapal ng pelikula, taas/diameter ng bump)
• Tukuyin ang mga kristal na depekto (dislokasyon, stacking fault) at mga kundisyon ng interface (kalidad ng bonding, pagbuo ng IMC, Kirkendall voids)
• Suriin ang komposisyon ng bahagi ng materyal, oryentasyon ng butil (EBSD), at pamamahagi ng elemento (EDS)
• Tuklasin ang mga depekto na dulot ng proseso (mga nalalabi sa etch, paglipat ng metal, delamination, bitak, porosity

Buong Lifecycle na Kalidad at Pagtitiyak ng Pagiging Maaasahan: Naghahatid kami ng mga solusyon na sumasaklaw sa buong chain ng electronics at semiconductor—mula sa disenyo, paggawa, at packaging hanggang sa pagsusuri at pag-aaral ng pagkabigo:

• Pagbuo at Pagsubaybay sa Proseso: Subaybayan ang mga pagbabago sa microstructural online/offline pagkatapos ng mga pangunahing proseso (hal., CMP, deposition, etching, bonding) para i-optimize ang mga window ng proseso.
• Istruktura ng Package at Pagsusuri sa Pagiging Maaasahan: Magsagawa ng malalim na pagsusuri ng internal package structural integrity (hal., die shift, wire bonding, solder joint morphology), tasahin ang epekto ng thermo-mechanical na stress, at magsagawa ng comparative analysis bago/pagkatapos ng reliability test (temperatura cycling, drop shock).

• Pagsusuri ng Pagkabigo at Pagtukoy sa Root Cause: Mabilis at tumpak na matukoy ang mga pisikal na sanhi ng mga pagkabigo (hal., mga electrical open/shorts, thermal runaway) tulad ng electromigration, pagkasira ng ESD, pagkasira ng materyal, at mga pagkabigo sa interface, na nagbibigay ng mga naaaksyunan na insight para sa pagpapabuti.

• Material Research at Characterization: Suportahan ang R&D at pagsusuri sa pagganap ng mga nobelang semiconductor na materyales, advanced na packaging materials (hal., Low-k dielectrics, TIMs), at interconnect material.
