Mga Metallographic Cutting Machine: Mga Uri, Pagpili at Gabay

Ano ang a Metallographic Cutting Machine ?

Ang metallographic cutting machine — tinatawag ding metallographic sectioning machine, metallographic cut-off machine, o metallographic cutter — ay isang instrumentong katumpakan na ginagamit upang i-section ang metal, ceramic, composite, o mineral na mga specimen bilang paghahata para sa mikroskopikong pagsusuri. Ang pagtukoy na kinakailangan na naghihiwalay sa metallographic sectioning equipment mula sa pangkalahatang metalworking saws ay minimal na pinsala sa microstructure ng specimen sa at katabi ng cut surface : walang zone na apektado ng init, walang mekanikal na pagpapapangit, walang pahid ng malambot na mga bahagi, at walang pag-crack ng mga malutong na bahagi.

Ang paghahanda ng sample ng metallograpiko ay nagsisimula sa pag-section. Lahat ng kasunod — mounting, grinding, polishing, etching, at microscopic examination — ay ganap na nakasalalay sa kalidad ng unang hiwa. Ang isang seksyon na ginawa na may labis na init o presyon ay nagpapakilala ng mga artifact na hindi nakikilala sa mga tunay na depekto ng materyal sa ilalim ng mikroskopyo, na nagpapawalang-bisa sa pagsusuri. Ang pagpili at pagpapatakbo ng tamang metallographic cutting equipment para sa bawat klase ng materyal ay ang pangunahing kasanayan sa paghahanda ng sample ng laboratoryo.

Ang mga segment ng merkado ng metallographic cutter sa dalawang pangunahing uri ng instrumento - abrasive cut-off machine and katumpakan low-speed saws — bawat isa ay na-optimize para sa iba't ibang kategorya ng materyal at mga kinakailangan sa kalidad. Ang pag-unawa sa mga kakayahan at limitasyon ng bawat uri ay mahalaga para sa anumang laboratoryo na tumutukoy sa mga kagamitan sa paghahanda ng sample ng metal.

Mga Uri ng Metallographic Pag-section Equipment

Metallographic Abrasive Cutter (Cut-Off Machine)

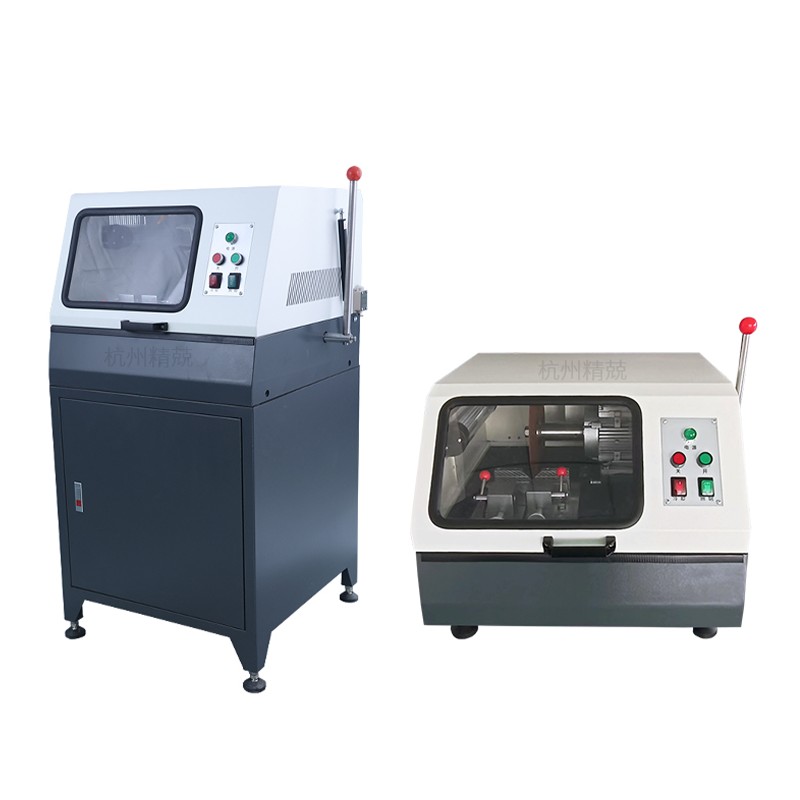

Ang metallographic abrasive cutter — kilala rin bilang metallographic cut-off saw, metallurgical cut-off equipment, o sample preparation sectioning saw — ay gumagamit ng manipis at umiikot na abrasive na gulong sa mga specimen ng seksyon sa pamamagitan ng paggiling sa halip na paglalagari. Ang gulong ay isang bonded abrasive disc (aluminum oxide para sa ferrous na materyales, silicon carbide para sa non-ferrous at ceramics) na nag-aalis ng materyal sa pamamagitan ng abrasion sa kahabaan ng cut plane. Ang mga diameter ng gulong ay karaniwang mula 150 mm hanggang 400 mm, at ang bilis ng spindle mula 2,000 hanggang 5,000 RPM depende sa laki at materyal ng makina.

Ang kritikal na variable sa abrasive cut-off machine operation ay pagbuo ng init sa interface ng pagputol . Ang abrasive sectioning ay likas na bumubuo ng friction heat; kung hindi nakokontrol, pinapataas ng init na ito ang temperatura ng specimen sa itaas ng phase transformation o tempering threshold - binabago ang mismong microstructure na nilalayon ng cut na ilantad para sa pagsusuri. Tinutugunan ito ng mga modernong metallographic sectioning machine sa pamamagitan ng mga sistema ng coolant ng baha na naghahatid ng cutting fluid nang direkta sa interface ng wheel-specimen sa buong hiwa, pinapanatili ang temperatura ng specimen sa ibaba 50–60°C kahit na sa mahabang hiwa sa pamamagitan ng mga siksik na bakal na haluang metal.

Ang mga metallographic abrasive cutter ay higit na nahahati sa kanilang mekanismo ng feed:

• Mga manu-manong cut-off machine: Ang operator ay naglalapat ng puwersa ng feed sa pamamagitan ng kamay sa pamamagitan ng isang pivoting arm. Angkop para sa soft-to-medium hardness materials at moderate throughput. Mas mababang halaga ng kapital, ngunit ang pagkakapare-pareho ng puwersa ng feed ay nakasalalay sa kasanayan ng operator.
• Mga awtomatikong cut-off machine: Ang puwersa ng feed ay inilalapat ng isang motorized actuator (electromechanical o pneumatic) na may programmable feed rate at mga parameter ng puwersa. Ang mga awtomatikong sectioning machine ay naghahatid ng mas pare-parehong kalidad ng pag-cut, nagbibigay-daan sa walang nagbabantay na operasyon para sa batch sectioning, at mahalaga para sa matitigas, malutong, o mataas na halaga ng mga specimen kung saan ang hindi pare-parehong feed ay magdudulot ng pag-load ng gulong o pagkabali ng specimen.

Metallographic Low-Speed Saw (Precision Sectioning Machine)

Ang metallographic low-speed saw — tinutukoy din bilang precision sectioning machine, metallographic sectioning saw, o metallographic sample preparation machine para sa mga maselan na specimen — gumagana sa mas mababang bilis ng gulong (100–500 RPM) gamit ang diamond wafering blade sa halip na isang abrasive wheel. Ang kumbinasyon ng mabagal na bilis ng pagputol at ang sobrang manipis na kerf ng talim ng brilyante ( 0.1–0.5 mm kumpara sa 0.5–1.5 mm para sa mga abrasive na gulong ) ay bumubuo ng hindi gaanong init at halos walang mekanikal na pagpapapangit sa ispesimen.

Ang low-speed saw ay nag-aaplay ng load sa pamamagitan ng dead-weight o spring-loaded na mekanismo ng feed sa halip na mga powered actuator, na nagbibigay-daan sa napakagaan, kontroladong pwersa na nagpapanatili ng kahit na ang pinaka-marupok na microstructural features. Ginagawa nitong instrumento ng pagpili para sa:

• Mga elektronikong sangkap at circuit board — ang manipis na solder joints, intermetallic layers, at copper traces ay nangangailangan ng damage-free sectioning upang suriin ang cross-sections nang walang smearing o cracking
• Malutong at buhaghag na materyales — ceramics, thermal spray coatings, sintered carbide, at geological sample na mabibiyak sa ilalim ng puwersa ng abrasive sectioning
• Biological at mineralogical specimens — buto, enamel ng ngipin, mga seksyon ng mineral para sa petrography, at mga katulad na magkakaibang materyales
• Manipis na mga seksyon para sa paghahanda ng sample ng TEM — kung saan ang panimulang hiwa ay dapat gawin nang mas malapit hangga't maaari sa target na rehiyon na may pinakamababang posibleng layer ng pinsala sa ilalim ng balat
• Malambot na mga metal at coatings — ginto, indium, lata, at malambot na panghinang na mga haluang metal na nagbabad ng sakuna sa ilalim ng nakasasakit na mga kondisyon ng gulong

Ang tradeoff para sa katumpakan na ito ay throughput: ang isang low-speed saw ay maaaring mangailangan ng 15-60 minuto upang makumpleto ang isang hiwa na tatapusin ng isang abrasive cutter sa loob ng wala pang dalawang minuto. Para sa mga specimen na may mataas na halaga o hindi maaaring palitan, ang gastos sa oras na ito ay ganap na makatwiran; para sa regular na steel bar sectioning sa kontrol ng kalidad ng produksyon, ito ay hindi.

Cutting Wheels and Blades: Ang Puso ng Metallographic Cut-Off Equipment

Ang pagpili ng gulong at talim ay ang pinaka-kritikal na desisyon na magagamit sa metallographic sectioning. Ang maling gulong para sa materyal na pinuputol ay nagdudulot ng labis na init, mabilis na pagkasira ng gulong, at hindi magandang kalidad ng hiwa anuman ang kalidad ng makina. Ang tamang gulong para sa materyal ay gumagawa ng malinis, cool, walang artifact na seksyon na may katanggap-tanggap na buhay ng gulong at bilis ng pagputol.

Abrasive Cut-Off Wheels

Ang mga abrasive na cut-off na gulong ay tinukoy ayon sa uri ng abrasive, tigas ng bono, at istraktura (porosity). Ang mga pangkalahatang tuntunin sa pagpili ay:

• Mga gulong ng aluminyo oxide (Al₂O₃). — para sa mga ferrous na materyales: carbon steel, alloy steel, stainless steel, tool steel, at cast iron. Ang aluminyo oksido ay mas matigas kaysa sa bakal at nagbibigay ng mahusay na pagputol nang walang labis na pagkasira ng gulong sa mga materyales na ito.
• Mga gulong ng Silicon carbide (SiC). — para sa mga non-ferrous na materyales (aluminyo, tanso, tanso, tanso, titanium, magnesium alloys), ceramics, at refractory na materyales. Ang silicone carbide ay mas matalas at nakakabawas na may mas kaunting init na henerasyon sa mas malambot, mas sensitibo sa thermally non-ferrous na mga haluang metal.
• Katigasan ng bono: Soft-bonded wheels (grade designation B o C sa karamihan ng mga system) ay ginagamit para sa matitigas na materyales — ang bono ay mabilis na naglalabas ng mga pagod na abrasive na butil, na naglalantad ng mga sariwang cutting edge at pinipigilan ang wheel glazing. Ang mga hard-bonded na gulong (grade E–H) ay ginagamit para sa malambot na materyales — ang mas matibay na bono ay nagpapanatili ng mga abrasive na butil nang mas matagal, na pumipigil sa gulong na magsuot ng masyadong mabilis sa mga materyales na mababa ang resistensya.
• Reinforced vs. non-reinforced: Ang laboratoryo metallographic cut-off wheels ay glass-fiber reinforced para sa kaligtasan sa mataas na rotational bilis ng sectioning machine. Ang mga non-reinforced na gulong ay hindi dapat gamitin sa motorized cut-off equipment.

Diamond Wafering Blades para sa Low-Speed Saws

Ang mga diamond wafering blades para sa mga precision sectioning machine ay tinutukoy ng konsentrasyon ng diyamante, uri ng bono (metal bond, resin bond), at kapal ng talim. Mas mataas na konsentrasyon ng brilyante nagbibigay ng mas mahabang buhay ng talim sa mas mataas na halaga; talim ng resin bond ay mas agresibo at mas mabilis na pagputol; metal bond blades ay mas matibay at mas angkop sa matitigas, siksik na materyales gaya ng mga cemented carbide at advanced ceramics. Ang pagpili ng kapal ng blade ay namamahala sa lapad ng kerf at pagkawala ng materyal — para sa mga specimen na may mataas na halaga o kapag kinakailangan ang tumpak na lokasyon ng tampok, pinapaliit ng mga manipis na blade ang materyal na inalis sa bawat hiwa.

Mga Pangunahing Detalye Kapag Pumipili ng Metallographic Sectioning Machine

Ang pagtukoy ng mga kagamitan sa paghahanda ng sample ng metal ay nangangailangan ng pagtutugma ng mga parameter ng pagganap ng makina sa mga laki ng specimen, mga uri ng materyal, kinakailangan sa throughput, at mga pamantayan ng kalidad ng laboratoryo. Ang mga sumusunod na parameter ay ang pinakamahalagang pamantayan sa pagsusuri:

Pinakamataas na Laki ng Ispesimen at Kapasidad sa Pag-clamping

Ang specimen vice o clamping system ay tumutukoy sa pinakamataas na cross-section na maaaring hawakan nang ligtas para sa pagputol. Ang mga metallographic abrasive cutter ng laboratoryo ay karaniwang tumanggap ng mga specimen cross-section mula sa ilang milimetro hanggang 60–80 mm ang lapad para sa mga bench-top na modelo, at hanggang sa 150 mm o mas malaki para sa floor-standing production-scale sectioning equipment. Ang sistema ng pang-clamping ay dapat na hawakan nang mahigpit ang ispesimen nang hindi pinapayagan ang anumang paggalaw sa panahon ng hiwa - anumang paggalaw sa gilid ng ispesimen habang nakikipag-ugnayan ang gulong ay nagbubunga ng isang hubog na ibabaw ng hiwa at maaaring mabali ang abrasive na gulong nang sakuna.

Bilis ng Gulong o Blade at Kontrol ng Bilis ng Variable

Ang mga abrasive na cut-off na makina ay karaniwang gumagana sa mga nakapirming bilis ng spindle sa hanay na 2,800–3,500 RPM para sa mga karaniwang diameter ng gulong. Ang variable na bilis ng kontrol ay kapaki-pakinabang para sa mga laboratoryo sa pagputol ng magkakaibang uri ng materyal — ang mas mababang bilis ay nakakabawas sa pagbuo ng init sa mga thermally sensitive na non-ferrous na haluang metal, habang ang maximum na bilis ay maaaring kailanganin para sa mahusay na pagputol ng malalaking diameter na mga seksyon ng bakal. Ang mga low-speed saws na may patuloy na variable na bilis (karaniwang 1–500 RPM) ay nagbibigay ng maximum na flexibility para sa pag-adapt ng mga parameter ng cut sa bawat materyal at detalye ng blade.

Feed Force Control at Automation

Kinokontrol ng mga awtomatikong metallographic sectioning machine ang feed force sa pamamagitan ng servo motor o pneumatic actuator system, na may user-programmable force at mga setting ng feed rate. Sapilitang kinokontrol na feed — kung saan ang makina ay nagpapanatili ng tuluy-tuloy na puwersa sa pakikipag-ugnayan anuman ang materyal na resistensya — ay higit na mataas sa speed-controlled na feed para sa mga heterogenous na specimen (hal., mga composite o weld sample na tumatawid sa maraming material zone), dahil awtomatiko itong umaangkop sa lokal na katigasan ng materyal at pinipigilan ang overload ng gulong sa mga matitigas na yugto. Pinagsasama ng pinakamahusay na awtomatikong metallurgical sample preparation machine ang mga programmable force profile na may soft-start at end-of-cut detection upang mabawasan ang pagkasira ng gulong at specimen sa buong cutting cycle.

Disenyo ng Coolant System

Direktang tinutukoy ng paghahatid ng coolant ang temperatura ng specimen sa panahon ng abrasive sectioning. Ang mabisang mga coolant system sa metallographic cut-off equipment ay naghahatid 3-10 litro kada minuto ng cutting fluid sa pamamagitan ng mga nozzle na nakaposisyon sa magkabilang gilid ng gulong sa cut interface, na tinitiyak na ang buong kerf zone ay binabaha sa buong hiwa. Ang mga recirculating coolant system na may mga settling tank at filtration ay nagpapahaba ng buhay ng coolant at pinipigilan ang akumulasyon ng swarf sa cutting zone. Para sa mga laboratoryo na nag-aalala tungkol sa kontaminasyon ng coolant ng mga specimens (mahalaga para sa kasunod na pagsusuri ng kemikal), mga clean-water coolant system o dry sectioning na may espesyal na formulated low-heat wheels ay mga alternatibo.

Panginginig ng boses at Rigidity

Ang tigas ng makina — ang resistensya ng frame, spindle, at clamping system sa pagpapalihis sa ilalim ng cutting forces — direktang nakakaapekto sa cut surface flatness at parallelism. Ang panginginig ng boses sa panahon ng pagputol ay nagpapakilala ng pagkawaksi sa mukha ng hiwa na dapat alisin sa pamamagitan ng karagdagang mga hakbang sa paggiling, pag-aaksaya ng materyal ng specimen at oras ng paghahanda. Ang mga cast iron o welded steel machine frame, precision spindle bearings na may tinukoy na runout tolerance, at anti-vibration base mounts ay nagpapakilala sa mataas na kalidad na metallographic sectioning equipment. Na-publish na mga detalye ng spindle runout ng ≤0.01 mm TIR makilala ang katumpakan na mga instrumento mula sa production-grade cut-off machine.

Pinakamahuhusay na Kasanayan para sa Metallographic Sample Cutting: Pag-iwas sa Mga Karaniwang Error

Kahit na may tamang pagpili ng makina at gulong, ang hindi magandang kasanayan sa pagpapatakbo ay nagpapakilala ng mga artifact na nakompromiso ang pagsusuri sa metallograpiko. Ang mga sumusunod na kasanayan ay nagpapakita ng naipon na karanasan sa laboratoryo sa paghahanda ng sample ng metalurhiko:

• Huwag kailanman mag-dry-cut gamit ang mga nakasasakit na gulong. Ang isang solong dry cut - kahit na isang maikli - ay maaaring magtaas ng temperatura sa ibabaw ng higit sa 200°C sa bakal, na magdulot ng tempering ng martensitic na mga istraktura at nagpapakilala ng isang puting etching layer na nakikita sa ilalim ng optical microscopy. Palaging i-verify ang daloy ng coolant bago simulan ang hiwa.
• I-mount ang marupok o porous na mga specimen bago hatiin. Ang mga thermal spray coatings, foam materials, at porous sintered compacts ay dapat na impregnated ng epoxy resin bago i-section upang maiwasan ang pag-pullout at pagbagsak ng mga pores habang pinuputol. Sinusuportahan ng dagta ang microstructure sa lahat ng kasunod na mga hakbang sa paghahanda.
• Payagan ang sapat na distansya mula sa mga tampok ng interes. Ang mismong hiwa na mukha ay naglalaman ng ilang antas ng pinsala — kahit na may pinakamahusay na kasanayan sa pag-section. I-section ang hindi bababa sa 1–2 mm ang layo mula sa isang kritikal na feature (weld fusion line, coating interface, crack tip) at alisin ang damage layer sa pamamagitan ng paggiling bago malantad ang feature para sa pagsusuri.
• Gamitin ang naaangkop na puwersa ng pagpapakain para sa materyal. Ang sobrang lakas ng feed sa abrasive sectioning — lalo na sa matitigas, malutong na materyales — ay nagdudulot ng pagpapalihis ng gulong, mga hubog na hiwa, at thermal spike. Magsimula sa pinakamababang puwersa na nakakamit ng tuluy-tuloy na pag-usad ng pagputol at dagdagan lamang kung ang wheel glazing (pagkawala ng pagkilos ng pagputol) ay sinusunod.
• Regular na bihisan ang mga nakasasakit na gulong. Ang isang glazed o load na abrasive na gulong ay dahan-dahang pumuputol, lumilikha ng labis na init, at maaaring mabali sa ilalim ng tumaas na puwersa ng feed. Bihisan ang gulong ng single-point diamond dresser o dressing stick sa mga unang senyales ng pagbaba ng kahusayan sa pagputol.
• Itala ang mga parameter ng sectioning para sa bawat ispesimen. Sa pag-aaral ng pagkabigo at mga konteksto ng pananaliksik, ang pagdodokumento sa uri ng makina, detalye ng gulong, uri ng coolant, lakas ng feed, at tagal ng pagputol para sa bawat specimen ay lumilikha ng audit trail na nagbibigay-daan sa anumang sectioning artifact na matukoy at makilala mula sa mga tunay na depekto sa materyal sa yugto ng pag-uulat.

Metallographic Cutting Equipment sa Konteksto: Ang Buong Sample na Daloy ng Paghahanda

Ang metallographic sectioning equipment ay ang unang hakbang sa isang tinukoy na pagkakasunud-sunod ng paghahanda. Ang pag-unawa kung saan umaangkop ang pagse-section sa loob ng mas malawak na daloy ng trabaho ay nililinaw kung bakit ang kalidad ng cut ay may hindi katimbang na impluwensya sa mga huling resulta ng analytical.

1. Sectioning — metallographic cut-off machine o low-speed saw ang gumagawa ng paunang seksyon. Tinutukoy ng kalidad ng hiwa kung gaano karaming materyal ang dapat alisin sa kasunod na paggiling upang maabot ang hindi nasirang ibabaw.
2. Pag-mount — ang seksyon ay naka-encapsulated sa thermosetting o cold-cure resin (epoxy, phenolic, acrylic) upang lumikha ng isang standardized, handleable puck para sa mga susunod na hakbang at upang suportahan ang mga gilid ng specimen at marupok na mga tampok sa panahon ng buli.
3. Paggiling — sunud-sunod na pagpasa sa mga nakakagiling na papel (SiC o diamond-bonded) na lumiliit na laki ng grit ay nag-aalis ng damage layer mula sa pagse-section at magtatag ng patag, planar na ibabaw. Ang lalim ng kinakailangang paggiling ay direktang proporsyonal sa kalubhaan ng pagkasira ng sectioning — ang mataas na kalidad na sectioning ay binabawasan ang oras ng paggiling ng 30–50% kumpara sa hindi maayos na kontroladong sectioning.
4. Pagpapakintab — ang diamond suspension o colloidal silica polishing sa cloth laps ay nag-aalis ng mga natitirang nakakagiling na gasgas upang makagawa ng mirror finish na walang deformation. Ang panghuling pagkamagaspang sa ibabaw sa pinakintab na metallographic specimen ay karaniwang Ra <0.01 µm.
5. Pag-ukit — Ang kemikal o electrolytic etching ay nagpapakita ng mga hangganan ng butil, mga hangganan ng bahagi, at mga tampok na microstructural sa pamamagitan ng piling pag-atake sa iba't ibang mga yugto at oryentasyon. Ang pinakakaraniwang ginagamit na etchant para sa carbon at low-alloy steels ay 2–4% Nital (nitric acid sa ethanol); Ang austenitic stainless steel ay gumagamit ng Kalling's reagent o electrolytic etching sa oxalic acid.
6. Pagsusulit — ang optical microscopy, scanning electron microscopy (SEM), electron backscatter diffraction (EBSD), energy-dispersive X-ray spectroscopy (EDS), at hardness testing ay ginagawa sa inihandang ibabaw upang makilala ang microstructure ng materyal, phase composition, laki ng butil, inclusion content, coating thickness, at defect morphology.

Ang pamumuhunan sa de-kalidad na metallographic cutting equipment at tamang pagpili ng gulong ay nagbabayad ng compounding returns sa bawat kasunod na hakbang sa paghahanda — pagbabawas ng oras ng paggiling, pagpepreserba ng specimen geometry, pagprotekta sa mga marupok na feature, at pagtiyak na ang microstructure na naobserbahan sa ilalim ng mikroskopyo ay ang tunay na materyal na microstructure, hindi isang paghahanda na artifact.
