Paano Pumili ng Tamang Patayong Metallographic Microscope?

Pagpili ng ideal Patayong Metallographic Microscope ay isang kritikal na desisyon para sa anumang laboratoryo na kasangkot sa agham ng mga materyales, pagsusuri sa pagkabigo, o kontrol sa kalidad. Nabubuksan ng tamang instrumento ang mga mikroskopikong sikreto ng istraktura ng isang materyal, na direktang nag-uugnay nito sa mga pisikal na katangian nito. Sa iba't ibang mga pagsasaayos at mga detalye na magagamit, ang pag-navigate sa mga opsyon ay maaaring maging kumplikado. Ang komprehensibong gabay na ito ay idinisenyo upang i-demystify ang proseso, na tumutulong sa iyong maunawaan ang mga pangunahing pagkakaiba, tampok, at pagsasaalang-alang upang makagawa ng matalinong pamumuhunan na magsisilbi sa iyong mga pangangailangan sa pananaliksik at pagsusuri para sa mga darating na taon.

Pag-unawa sa Mga Pangunahing Kaalaman: Ano ang isang Patayong Metallographic Microscope at Paano Ito Gumagana?

An Patayong Metallographic Microscope ay isang optical microscope na partikular na idinisenyo para sa pagmamasid sa microstructure ng opaque, solid na materyales. Hindi tulad ng mga biological microscope na umaasa sa ipinadalang liwanag sa pamamagitan ng manipis na mga sample, ang mga metallographic microscope ay gumagamit ng reflected light, o epi-illumination. Sa pagsasaayos na ito, ang liwanag ay nagmumula sa isang pinagmumulan sa itaas ng sample, naglalakbay pababa sa objective lens—na gumaganap din bilang condenser—nagpapailaw sa makintab at madalas na nakaukit na ibabaw ng specimen. Ang liwanag pagkatapos ay sumasalamin pabalik mula sa sample, sa pamamagitan ng parehong layunin lens, at hanggang sa eyepieces o camera para sa pagmamasid. Ang pamamaraang ito ay nagpapakita ng mga kritikal na tampok tulad ng mga hangganan ng butil, mga yugto, mga pagsasama, at ebidensya ng pagpapapangit, na mahalaga para sa pagtukoy ng mga katangian ng isang materyal, kasaysayan ng pagproseso, at pagganap. Ang pangunahing daloy ng trabaho sa metallography ay nagsasangkot ng tumpak na paghahanda ng sample, na isang domain kung saan gusto ng mga komprehensibong negosyo Hangzhou Jingjing Testing Instrument Co., Ltd. magbigay ng pinagsama-samang mga solusyon, na nag-aalok hindi lamang ang mga mikroskopyo mismo kundi pati na rin ang mga pantulong na kagamitan sa paghahanda ng sample na kinakailangan para sa pagkamit ng mga walang kamali-mali na resulta.

• Pangunahing Prinsipyo: Epi-illumination (reflected light) para sa pag-obserba ng mga opaque na sample.
• Mga Pangunahing Bahagi: High-intensity light source, plan-corrected purposes, precise mechanical stage, at integrated camera port.
• Pangunahing Aplikasyon: Inilalantad ang microstructure ng mga metal, alloys, ceramics, at iba pang engineered na materyales upang masuri ang kalidad at pagganap.

Upright vs. Inverted: Isang Detalyadong Metallographic Microscope na Paghahambing

Ang isang pangunahing pagpipilian sa pagsusuri ng metallograpiko ay sa pagitan ng isang patayo at isang nakabaligtad na disenyo ng mikroskopyo. Habang parehong gumagamit ng nakalarawan na liwanag, ang kanilang mga optical at mekanikal na layout ay nag-aalok ng natatanging mga pakinabang para sa iba't ibang mga application. An Patayong Metallographic Microscope ay nailalarawan sa pamamagitan ng mga layunin na lente na matatagpuan sa itaas ng sample stage. Inilalagay ng gumagamit ang inihandang sample na ang ibabaw ng pagmamasid ay nakaharap sa itaas. Ang disenyong ito ay lubos na madaling maunawaan at nagbibigay-daan para sa madaling pag-navigate sa ibabaw ng sample. Sa kaibahan, ang isang baligtad na mikroskopyo ay naglalagay ng mga layunin sa ilalim ng isang nakapirming yugto, at ang sample ay inilalagay na ang ibabaw ng pagmamasid ay nakaharap pababa. Napakahalaga ng paghahambing na ito para maunawaan ng mga lab kung aling configuration ang pinakaangkop sa kanilang karaniwang daloy ng trabaho at mga uri ng sample, na tinitiyak ang kahusayan at katumpakan sa mga pang-araw-araw na operasyon.

• Upright Microscope Workflow: Ang sample ay inilalagay nang nakaharap sa entablado; ang mga layunin ay ibinababa mula sa itaas para sa pagtutok.
• Inverted Microscope Workflow: Ang sample ay inilalagay nang nakaharap sa entablado; ang entablado ay nananatiling maayos habang ang layunin na turret ay gumagalaw nang patayo para sa pagtutok.

Isang Gabay sa Pagpapatakbo ng Iyong Patayong Metallographic Microscope

Mastering ang pagpapatakbo ng iyong Patayong Metallographic Microscope ay higit sa lahat para sa pagkuha ng pare-pareho, mataas na kalidad na mga imahe na bumubuo ng batayan ng maaasahang pagsusuri. Ang wastong paggamit ay nagsisimula sa masusing paghahanda ng sample, dahil kahit na ang pinakamahusay na mikroskopyo ay hindi maaaring magbunyag ng mga detalye na natatakpan ng hindi magandang paghahanda. Ang sample ay dapat na naka-section, naka-mount, lupa, pinakintab, at madalas na nakaukit upang ipakita ang tunay na microstructure nito. Kapag ang isang mahusay na inihanda na sample ay na-secure sa entablado, ang susunod na kritikal na hakbang ay ang pag-set up ng Köhler illumination. Tinitiyak ng standardized alignment procedure na ito na ang sample ay pantay na naiilaw, na nagbibigay ng maximum na contrast at resolution nang walang glare o hot spot, na mahalaga para sa tumpak na pagmamasid at pagkuha ng litrato.

• Hakbang 1: Sample na Paghahanda: Ang pundasyon ng lahat ng metallograpiya. Kabilang dito ang paggawa ng walang gasgas, parang salamin na ibabaw na kumakatawan sa totoong estado ng materyal.
• Hakbang 2: Pag-iilaw ng Köhler: Isang dalawang-hakbang na proseso na kinasasangkutan ng pagtutok sa larawan at pagkatapos ay pagsentro at pagtutok sa field diaphragm upang makamit ang pare-pareho, maliwanag na pag-iilaw nang walang artifact.
• Hakbang 3: Pagpili ng Layunin: Magsimula sa isang mababang layunin ng pag-magnify upang mahanap ang lugar ng interes, pagkatapos ay lumipat sa mas mataas na mga pag-magnify para sa detalyadong pagsusuri. Palaging gumamit ng mga layunin na itinama sa plano upang panatilihing nakatutok ang buong larangan ng pagtingin.
• Hakbang 4: Pagmamasid at Pagsusuri: Systematic na suriin ang sample sa iba't ibang mga magnification. Gumamit ng iba't ibang contrast mode (brightfield, darkfield, polarized light) kung kinakailangan para mapahusay ang mga partikular na microstructural feature.

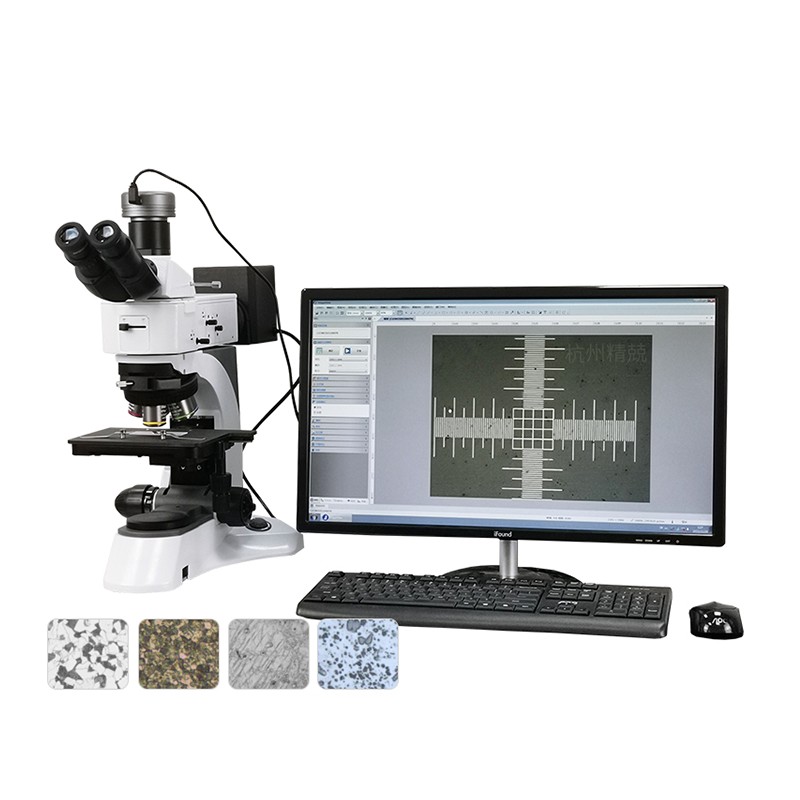

Mga Pangunahing Tampok ng Makabagong Digital Upright Metallographic Microscope na may Camera

Ang ebolusyon mula sa puro visual na inspeksyon hanggang sa digital na dokumentasyon at pagsusuri ay nagbago ng agham ng mga materyales. Isang moderno digital upright metallographic microscope na may camera ay hindi na isang simpleng optical instrument kundi isang kumpletong imaging workstation. Ang core ng system na ito ay isang high-resolution na siyentipikong sensor ng camera, karaniwang CMOS o CCD, na kumukuha ng optical image na ginawa ng mikroskopyo. Ang kalidad ng camera na ito, na sinusukat sa mga megapixel at dynamic na hanay, ay direktang nakakaapekto sa antas ng detalye na maaari mong i-record. Gayunpaman, ang hardware ay kalahati lamang ng equation. Ang tunay na kapangyarihan ay na-unlock ng sopistikadong software ng pagsusuri ng imahe na nagbibigay-daan para sa pagsukat ng dami, isang kakayahan na naglilipat ng pagsusuri mula sa pansariling paglalarawan patungo sa layuning data.

• High-Resolution na Camera: Mahalaga para sa pagkuha ng mga pinong detalye ng microstructural. Maghanap ng mga sensor na may mababang ingay, mataas na quantum efficiency, at mahusay na resolution (5 megapixels at mas mataas ay pamantayan para sa pananaliksik).
• Software sa Pagsusuri ng Larawan: Pinapagana ang dami ng mga sukat gaya ng laki ng butil (ayon sa ASTM E112), bahagi ng bahagi ng bahagi, rating ng pagsasama, at kapal ng coating.
• Digital Documentation: Nagbibigay-daan para sa madaling pag-archive ng mga micrograph, paglikha ng mga standardized na ulat, at traceability para sa mga de-kalidad na pag-audit at pangmatagalang proyekto sa pananaliksik.

Pagpili ng Pinakamahusay na Upright Metallographic Microscope para sa Material Science

Pagkilala sa pinakamahusay na tuwid na metallographic microscope para sa materyal na agham nangangailangan ng maingat na pagtatasa ng iyong mga partikular na pangangailangan sa aplikasyon at mga layunin sa hinaharap. Ang mga kinakailangan para sa pagsusuri ng nano-structured thin films ay ibang-iba sa mga para sa pagsusuri ng coarse-grained cast iron. Samakatuwid, ang unang hakbang ay malinaw na tukuyin ang mga uri ng materyales na iyong pag-aaralan, ang mga laki ng tampok na kailangan mong lutasin, at ang mga uri ng pagsusuri na iyong gagawin. Kapag natukoy na ang application, maaari kang tumuon sa mga kritikal na teknikal na detalye na tutukuyin ang pagganap ng mikroskopyo. Ito ay nagsasangkot ng malalim na pagsisid sa optical system, mekanikal na katatagan, at ang pagkakaroon ng mga advanced na diskarte sa contrast na maaaring magbunyag ng mga nakatagong detalye sa mga mapanghamong sample.

• Pagpili na Batay sa Application:
  • Mga Metal at Alloy: Nangangailangan ng brightfield at darkfield. Ang polarized na ilaw ay kapaki-pakinabang para sa mga non-cubic na metal.
  • Mga Ceramics at Sintered Materials: Kadalasan ay nakikinabang mula sa polarized light at high dynamic range na mga camera upang pamahalaan ang matinding contrast.
  • Mga Komposite at Polimer: Maaaring mangailangan ng Differential Interference Contrast (DIC) upang mapahusay ang mga pagkakaiba sa topograpiya sa pagitan ng mga phase.
• Pagsusuri ng Teknikal na Pagtutukoy:
  • Optical na Pagganap: Maghanap ng Infinity-corrected optical system at Plan-corrected na mga layunin upang matiyak ang isang patag na field ng view sa buong larawan.
  • Katatagan ng Mekanikal: Ang isang mabigat at matibay na frame ay mahalaga upang mapahina ang mga vibrations, na mahalaga para sa mataas na pag-magnification at matalas na digital imaging.
  • Ergonomya at Pag-upgrade: Isaalang-alang ang kaginhawahan ng user at kung maa-upgrade ba ang system gamit ang mga bagong camera, yugto, o software sa hinaharap.

Pag-unawa sa Pamumuhunan: Listahan ng Presyo at Mga Salik ng Upright Metallographic Microscope

Kapag nagsasaliksik ng isang listahan ng presyo ng tuwid na metallographic microscope , makakatagpo ka ng malawak na hanay, mula sa ilang libo hanggang sampu-sampung libong dolyar. Ang pagkakaiba-iba na ito ay hindi arbitrary; direktang sumasalamin ito sa mga kakayahan, pagganap, at mahabang buhay ng instrumento. Ang isang pangunahing modelo para sa nakagawiang pagsusuri sa kalidad sa isang workshop ay mauunawaang mas mababa ang halaga kaysa sa isang sistema ng antas ng pananaliksik na nilagyan para sa advanced na quantitative analysis. Ang pangunahing mga driver ng gastos ay matatagpuan sa kalidad ng optika, ang antas ng automation, at ang pagiging sopistikado ng digital imaging system. Ang pag-unawa sa mga salik na ito ay nagbibigay-daan sa iyong iayon ang iyong badyet sa iyong aktwal na mga teknikal na kinakailangan, na tinitiyak na mamumuhunan ka sa isang system na nakakatugon sa iyong mga pangangailangan nang hindi nagbabayad para sa mga hindi kinakailangang feature.

• Paghahati-hati ng Saklaw ng Presyo:
  • Entry-Level: Mga pangunahing modelo na may karaniwang optika at manu-manong yugto para sa nakagawiang inspeksyon.
  • Mid-Range: Pinahusay na optika (Plan Fluorite), pangunahing digital camera, at mga de-motor na bahagi.
  • Marka ng Pananaliksik: Pinakamataas na kalidad na plano-apochromatic na mga layunin, ganap na automated na yugto at focus, at isang high-end na siyentipikong camera.
• Mga Pangunahing Salik sa Gastos:
  • Optika: Ang uri ng layunin na pagwawasto (Achromat vs. Plan Apochromat) ay isang pangunahing pagkakaiba sa gastos.
  • Automation: Ang mga motorized stage, focus drive, at turret ay nagdaragdag ng malaking gastos ngunit lubos na nagpapabuti sa throughput at reproducibility.
  • Camera at Software: Ang resolution at sensitivity ng camera, kasama ang mga kakayahan ng software ng pagsusuri, ay bumubuo ng isang malaking bahagi ng kabuuang pamumuhunan.

FAQ

Ano ang pagkakaiba sa pagitan ng isang metallographic microscope at isang biological microscope?

Ang pangunahing pagkakaiba ay nakasalalay sa sistema ng pag-iilaw at ang mga sample na idinisenyo upang obserbahan. A Patayong Metallographic Microscope gumagamit ng naaaninag na liwanag (epi-illumination) upang maipaliwanag ang ibabaw ng mga opaque na sample tulad ng mga metal at ceramics. Ang pinagmumulan ng liwanag at landas ng liwanag ay isinama sa itaas ng sample. Sa kaibahan, isang biological microscope, tulad ng isang tipikal Inverted Biological Microscope , ay gumagamit ng ipinadalang ilaw na dumadaan sa mga transparent o semi-transparent na sample tulad ng mga cell o tissue. Ang pinagmumulan ng liwanag ay matatagpuan sa ibaba ng sample stage. Ang pangunahing pagkakaibang ito ay ginagawa silang hindi angkop para sa mga pangunahing aplikasyon ng bawat isa.

Maaari ba akong gumamit ng isang patayong metallographic microscope para sa hardness testing?

Hindi direkta. An Patayong Metallographic Microscope at a Brinell Hardness Tester ay mga pantulong na instrumento sa laboratoryo ng mga materyales ngunit nagsisilbing natatanging layunin. Ang mikroskopyo ay ginagamit upang obserbahan at pag-aralan ang microstructure. Ang hardness tester (tulad ng Brinell, Vickers, o Rockwell) ay ginagamit upang sukatin ang paglaban ng materyal sa indentation. Gayunpaman, ang dalawa ay madalas na ginagamit sa pagkakasunud-sunod: ang isang hardness test ay maaaring isagawa sa isang sample, at pagkatapos ay ang parehong sample ay ini-mount, pinakintab, at sinusuri sa ilalim ng mikroskopyo upang obserbahan ang indentation at ang nakapalibot na microstructure para sa mga tampok tulad ng work hardening. Gusto ng mga kumpanya Hangzhou Jingjing Testing Instrument Co., Ltd. madalas na nagbibigay ng parehong uri ng kagamitan, na kinikilala ang kanilang synergistic na papel sa kumpletong katangian ng materyal.

Gaano kahalaga ang resolution ng camera sa isang digital metallographic microscope?

Ang resolution ng camera ay kritikal na mahalaga para sa quantitative analysis ngunit dapat na balanse sa optical resolution ng mikroskopyo. Ang isang napakataas na megapixel na camera ay hindi makakalutas ng mga detalye nang mas pino kaysa sa kung ano ang maaaring ibigay ng optika ng mikroskopyo. Ang susi ay upang makamit ang isang magandang tugma. Para sa karamihan ng mga application, sapat na ang 5 hanggang 12-megapixel na scientific camera. Ang mas mataas na resolution ay kapaki-pakinabang kung kailangan mong kumuha ng napakalaking field ng view sa mataas na magnification para sa panoramic stitching o kung kailangan mong mag-zoom sa digital na mga larawan nang walang pixelation. Sa huli, ang dynamic range ng sensor (kakayahang makakita ng mga detalye sa parehong maliwanag at madilim na lugar) at low-light sensitivity ay kadalasang kasinghalaga ng raw pixel count.

Anong pagpapanatili ang kailangan ng isang patayong metallographic microscope?

Ang regular na pagpapanatili ay mahalaga upang mapanatili ang kalidad ng imahe at mahabang buhay ng instrumento. Kabilang sa mga pangunahing gawain ang:

• Araw-araw: Dahan-dahang linisin ang mga panlabas na ibabaw. Panatilihing walang alikabok ang lugar.
• Lingguhan/Buwanang: Maingat na linisin ang mga panlabas na ibabaw ng eyepieces at objective lens gamit ang naaangkop na lens tissue at cleaner. Pumutok ang alikabok sa entablado at iba pang mekanikal na bahagi.
• taun-taon: Isaalang-alang ang isang propesyonal na inspeksyon at pagkakalibrate ng tagagawa o isang kwalipikadong service provider, gaya ng pangkat ng pamamahala ng metrology sa Hangzhou Jingjing Testing Instrument Co., Ltd. , upang matiyak na ang mekanikal at optical na pagkakahanay ay nananatiling perpekto.

Pinipigilan ng wastong pangangalaga ang mga gasgas sa mamahaling optika at tinitiyak na patuloy na naghahatid ang system ng maaasahan at mataas na kalidad na data.
