Sa larangan ng agham ng mga materyales at kontrol sa kalidad, ang pagsusuri ng metallograpiko ay gumaganap ng isang mahalagang papel sa pag-unawa sa microstructure at mga katangian ng mga metal at haluang metal. Kabilang sa mga mahahalagang kasangkapan sa prosesong ito, ang metallographic inlay machine ay namumukod-tangi bilang isang cornerstone na kagamitan para sa paghahanda ng sample. Binibigyang-daan nito ang mga technician at researcher na i-mount ang mga specimen nang mahusay, tinitiyak ang katatagan, katumpakan, at reproducibility sa mga susunod na operasyon ng paggiling at pag-polish.
A metallographic inlay machine nagbibigay-daan para sa parehong mainit at malamig na paraan ng pag-mount, na tumanggap ng malawak na hanay ng mga uri ng sample, kabilang ang mga metal, composite, at non-metallic na materyales. Sa pamamagitan ng pag-embed ng mga specimen sa resin, maaaring pangasiwaan ng mga technician ang marupok o maliliit na sample nang ligtas, na pinapanatili ang kanilang mga microstructural feature para sa tumpak na pagsusuri sa ilalim ng mga mikroskopyo o iba pang analytical na instrumento.
Ang lumalaking pangangailangan para sa automation at high-throughput na mga workflow ng laboratoryo ay nagtulak sa ebolusyon ng mga metallographic inlay na consumable, mula sa tradisyonal na manual presses hanggang sa ganap na automated na mga system na nilagyan ng temperature control, vacuum na kakayahan, at user-friendly na interface. Ang mga pagsulong na ito ay hindi lamang nagpapabuti sa kahusayan sa pagpapatakbo ngunit pinaliit din ang pagkakamali ng tao, na nagpapahusay sa pagiging maaasahan ng mga pag-aaral ng metallograpiko.
Pangkalahatang-ideya ng Metallographic Inlay Machine
Ang metallographic inlay machine ay isang espesyal na aparato na idinisenyo upang mag-embed ng mga specimen ng materyal sa isang solidong medium, kadalasang resin, upang mapadali ang paghawak, paggiling, at pag-polish. Ang pangunahing tungkulin ng makinang ito ay lumikha ng matatag at pare-parehong sample mount na nagpapanatili ng microstructural integrity ng specimen, na nagbibigay-daan para sa tumpak na pagsusuri sa metallograpiko.
Mayroong ilang mga uri ng metallographic inlay consumable, pangunahing inuri batay sa kanilang paraan ng pag-mount: hot mounting, cold mounting, at automatic mounting.

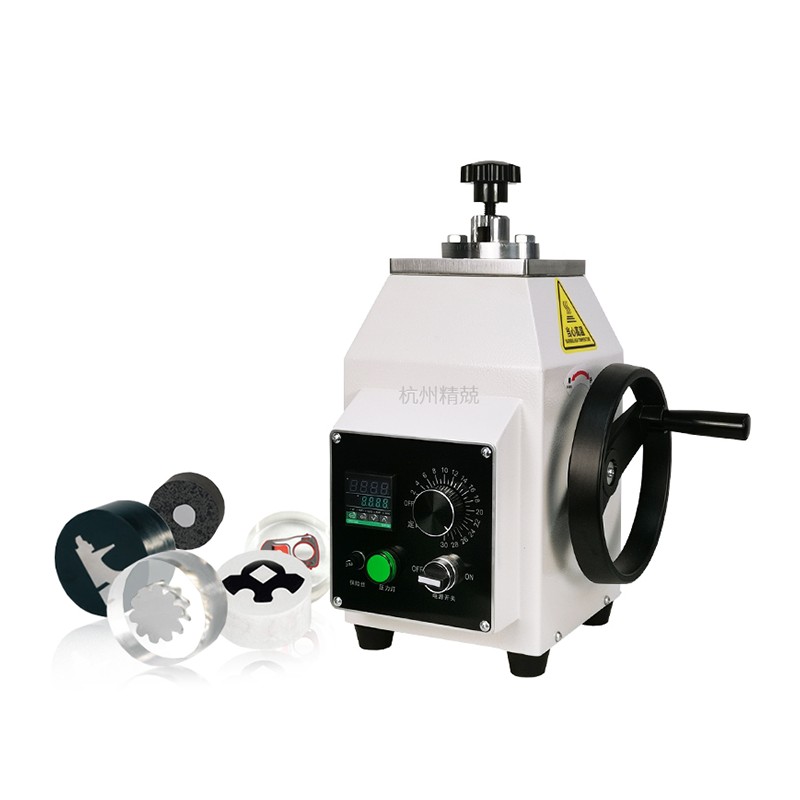

- Mga Hot Mounting Machine : Gumamit ng init upang gamutin ang mga thermosetting resin sa paligid ng specimen. Ang kinokontrol na pag-init at presyon ay gumagawa ng matigas, matibay na mount na angkop para sa mga metal na sample na nangangailangan ng mataas na wear resistance.
- Cold Mounting Machines : Gumamit ng room-temperature curing resins o epoxy compound, na nagbibigay-daan sa mabilis na paghahanda nang walang thermal stress. Angkop para sa maselan o sensitibong mga materyales.
- Mga Awtomatikong Metallographic Inlay Machine : Pagsamahin ang pagkontrol sa temperatura, paggamit ng presyon, at kung minsan ang mga kakayahan sa vacuum. Magbigay ng mataas na throughput, pare-parehong kalidad, at minimal na interbensyon ng operator.
Ang pagpili ng makina ay depende sa uri ng sample, mga kinakailangan sa throughput, at ninanais na antas ng automation. Maaaring mas gusto ng maliliit na lab ang mga manu-mano o semi-awtomatikong sistema para sa flexibility, habang ang mga pang-industriyang lab ay nakikinabang mula sa ganap na automated na mga makina para sa kahusayan at pag-uulit.
Paghahambing ng Mga Uri ng Metallographic Inlay Machine
| Uri | Prinsipyo sa Paggawa | Angkop na Materyales | Diameter ng amag | Antas ng Automation | Mga Bentahe at Limitasyon |
|---|---|---|---|---|---|
| Hot Mounting Machine | Heat-curing resin sa paligid ng sample | Mga Metal, Alloys | φ25–50 mm | Manwal/Semi-Awtomatiko | Mataas na wear resistance; mas mahabang oras ng proseso |
| Cold Mounting Machine | Paggamot ng dagta sa temperatura ng silid | Mga Metal, Non-Metal | φ25–50 mm | Manwal/Semi-Awtomatiko | Mabilis at walang stress; mas mababang tigas |
| Awtomatikong Inlay Machine | Awtomatikong init, presyon, vacuum | Iba't ibang uri ng sample | φ25–50 mm | Ganap na Awtomatiko | Mataas na throughput, pare-pareho ang kalidad; mas mataas na gastos |
Teknolohikal na Ebolusyon at Mga Inobasyon
Ang pagbuo ng mga metallographic inlay consumable ay umunlad mula sa simpleng manual presses hanggang sa sopistikadong mga automated system.
Pangkasaysayang Pag-unlad
Ang mga unang makina ay manu-mano, na nangangailangan ng mga operator na pindutin ang mga sample sa pamamagitan ng kamay. Ang mga semi-awtomatikong makina ay nagpakilala ng temperatura at haydroliko na kontrol, pagpapabuti ng throughput at pagkakapare-pareho.
Mga Pangunahing Teknolohikal na Pagsulong
Nagtatampok ang mga modernong makina:
- Awtomatikong kontrol sa presyon at temperatura
- Vacuum-assisted mounting
- Programmable interface para sa iba't ibang uri ng sample
- High-throughput automation
Matalino at Pinagsamang Sistema
Kasama na ngayon sa mga matalinong makina ang pag-record ng proseso, malayuang pagsubaybay, at pagsasama sa mga sistema ng impormasyon sa laboratoryo, na umaayon sa mga uso sa Industriya 4.0.
Paghahambing ng Metallographic Inlay Machine henerasyons
| Generation | Taon ng Paglabas | Paraan ng Pag-init | Saklaw ng Presyon | Antas ng Automation | Sample Throughput (bawat oras) |
|---|---|---|---|---|---|
| Unang Henerasyon | 1980s | Pagpainit ng kuryente | Manwal | Manwal | 10–20 |
| Ikalawang Henerasyon | 2000s | Patuloy na pag-init ng temperatura | 10–50 MPa | Semi-Awtomatiko | 30–50 |
| Ikatlong Henerasyon | 2015 | Tumpak na vacuum ng temperatura | 50–100 MPa | Ganap na Awtomatiko | 60–100 |
Pagsusuri sa Katayuan ng Market at Trend
Ang pandaigdigang merkado para sa mga metallographic inlay consumable ay patuloy na lumalaki, na hinimok ng mga industriya ng automotive, aerospace, electronics, at pananaliksik.
Pangkalahatang-ideya ng Global Market
- North America at Europe: mga mature na merkado na may matataas na pamantayan
- Asia-Pacific: mabilis na paglago sa mga sektor ng electronics, automotive, aerospace
Kompetisyon sa Industriya
Kabilang sa mga pangunahing pagkakaiba-iba ang automation, laki ng amag, katumpakan ng temperatura at presyon, at mga matalinong feature.
Mga Trend at Driver
- Automation at matalinong mga tampok
- Katumpakan at pagiging maaasahan
- Pagsasama ng LIMS
- Pag-customize para sa mga pangangailangang partikular sa industriya
Mga Sitwasyon ng Application at Pag-aaral ng Kaso
Ang mga metallographic inlay machine ay inilalapat sa magkakaibang industriya:
- Automotive : mga bahagi ng makina, gears, haluang metal; nangangailangan ng mataas na wear resistance
- Aerospace : mataas na temperatura haluang metal, composites; kailangan ng tumpak na pag-mount
- Electronics : PCB at microcomponents; ang mga maselan na sample ay nangangailangan ng malamig na pag-mount
- Materials R&D : magkakaibang mga metal at composite; mataas na repeatability at throughput
Mga Sitwasyon ng Application at Inirerekomendang Uri ng Machine
| Industry | Uri ng Sample | Mga Kinakailangan sa Pag-mount | Inirerekomendang Modelo ng Machine | Antas ng Automation |
|---|---|---|---|---|
| Automotive | Mga bahaging metal | Mataas na wear resistance | Awtomatikong Inlay Machine A | Ganap na Awtomatiko |
| Aerospace | Mga haluang metal na may mataas na temperatura | Mababang thermal stress | Hot Mounting Machine B | Semi-Awtomatiko |
| Electronics | PCB/microcomponents | Maselan, kaunting init | Cold Mounting Machine C | Manwal/Semi-Awtomatiko |
| Materials R&D | Iba't ibang metal at composite | Precision, repeatability | Awtomatikong Inlay Machine D | Ganap na Awtomatiko |
Pag-aaral ng Kaso : Isang aerospace lab ang nagpatibay ng ganap na automated na vacuum-assisted inlay machine, binabawasan ang mga bula ng hangin at pagpapabuti ng kalidad ng sample surface, pagtaas ng throughput ng 80% habang pinapanatili ang consistency.
Gabay sa Operasyon at Pagpapanatili
Mga Operating Procedure
- Maghanda ng mga sample, pumili ng dagta/amag
- Mainit, malamig, o awtomatikong pag-mount ayon sa uri ng sample
- Suriin ang mga mount pagkatapos ng proseso
Mga Karaniwang Isyu at Pag-troubleshoot
| Problema | Dahilan | Solusyon |
|---|---|---|
| Mga bula ng hangin | Mahina ang vacuum/paghahalo | Gumamit ng vacuum; ihalo nang maayos ang dagta |
| Hindi gumaling ang resin | Maling temperatura/oras | I-verify ang mga setting; sundin ang mga alituntunin ng resin |
| Sample na misalignment | Hindi tamang pagkakalagay | Ihanay nang mabuti ang sample |
| Error sa makina | Mga isyu sa sensor/electrikal | Sundin ang gabay ng tagagawa; regular na i-calibrate |
Pinakamahuhusay na Kasanayan sa Pagpapanatili
- Regular na paglilinis at inspeksyon
- Pag-calibrate ng mga sensor
- Lubrication ng mga gumagalaw na bahagi
- Mga update ng software para sa mga awtomatikong system
Mga Pagsasaalang-alang sa Kaligtasan
- Gumamit ng PPE
- Maingat na hawakan ang mga resin
- Sundin ang mga limitasyon ng presyon/temperatura
- Tiyakin ang bentilasyon
Mga Direksyon sa Pag-unlad sa Hinaharap
- Intelligent Automation : AI error detection, adaptive process control, remote operation
- Pagsasama ng LIMS : traceability, data-driven optimization
- Mga Advanced na Materyales at Sustainability : eco-friendly, high-performance resins
- Miniaturization at Precision : ang maliliit, maselang sample ay nangangailangan ng tumpak na mga hulma at kontrol
- Mga Implikasyon sa Market : ganap na awtomatiko, matalino, at responsable sa kapaligiran na mga makina ang mangingibabaw
Ang metallographic inlay machine ay umunlad mula sa mga simpleng manu-manong pagpindot hanggang sa mga sopistikadong automated system, na nagbibigay ng stable at reproducible na sample na paghahanda para sa metallographic analysis. Itinatampok ng mga teknolohikal na inobasyon, paglago ng merkado, at pagkakaiba-iba ng aplikasyon ang kritikal na papel nito sa agham ng mga materyales at kontrol sa kalidad ng industriya.
Ang mga pagpapaunlad sa hinaharap—automation, AI integration, sustainable materials, at precision miniaturization—ay nangangako na pahusayin ang kahusayan, pagkakapare-pareho, at responsibilidad sa kapaligiran. Para sa mga laboratoryo at pang-industriya na gumagamit, ang tamang pagpili ng makina, pagpapatakbo, at pagpapanatili ay susi sa pag-maximize ng pagganap.
Ang mga metallographic inlay consumable ay hindi lamang mga tool para sa sample na paghahanda kundi mga enabler ng siyentipikong pagtuklas, kalidad ng kasiguruhan, at inobasyon sa mga materyales na pananaliksik.
